Comment déterminer la ligne centrale d’un support de bloc d’oreiller ?

Salut! En tant que fournisseur de supports de blocs à semelle, j'ai reçu récemment de nombreuses questions sur la façon de déterminer la ligne médiane de ces composants astucieux. Il s'agit d'une étape cruciale dans de nombreuses applications, qu'il s'agisse de la mise en place d'un système de convoyeur, de machines ou de tout autre équipement qui repose sur des supports de palier à semelle pour le support. J'ai donc pensé partager quelques trucs et astuces pour bien faire les choses.

Tout d’abord, parlons de la raison pour laquelle la ligne médiane est si importante. La ligne médiane d'un support de palier à semelle est essentiellement la ligne imaginaire qui traverse le centre du boîtier de roulement et l'arbre. C'est le point de référence qui garantit que le support est correctement aligné et que le roulement peut fonctionner sans problème. Si l’axe central n’est pas correct, cela peut entraîner toute une série de problèmes, notamment une usure prématurée du roulement, une augmentation des vibrations et même une panne de l’équipement.

Maintenant, entrons dans le vif du sujet sur la façon de déterminer la ligne médiane. Il existe différentes méthodes que vous pouvez utiliser, en fonction du type de support de bloc à semelle avec lequel vous travaillez et des outils dont vous disposez.

Méthode 1 : Utilisation d'un comparateur à cadran

Un indicateur à cadran est un outil de mesure de précision qui peut être utilisé pour déterminer avec précision la ligne centrale d'un support de bloc à oreiller. Voici comment vous pouvez l'utiliser :

1. Montez le comparateur à cadran :Tout d’abord, vous devrez monter l’indicateur à cadran sur une surface stable près du support du bloc à oreiller. Assurez-vous qu'il est solidement fixé et que le piston de l'indicateur est perpendiculaire à l'arbre.
2. Mettez l'indicateur à zéro :Une fois le comparateur à cadran monté, mettez-le à zéro en réglant l'aiguille sur la position "0". Cela vous donnera une mesure de base.
3. Faites pivoter l'arbre :Faites tourner lentement l’arbre à la main tout en regardant le comparateur à cadran. À mesure que l'arbre tourne, l'indicateur indique toute variation de la distance entre l'arbre et le boîtier de roulement.
4. Trouvez la ligne médiane :Recherchez le point où le comparateur à cadran affiche le moins de variation. Il s’agit de la ligne médiane du support du bloc à oreiller. Marquez ce point sur l'arbre ou le boîtier de roulement pour référence.

Méthode 2 : Utilisation d'un outil d'alignement laser

Un outil d’alignement laser est une autre excellente option pour déterminer la ligne centrale d’un support de bloc à oreiller. Ces outils utilisent un faisceau laser pour projeter une ligne droite sur l'arbre et le boîtier de roulement, permettant ainsi de voir facilement s'ils sont correctement alignés. Voici comment utiliser un outil d'alignement laser :

1. Configurez l'outil d'alignement laser :Suivez les instructions du fabricant pour installer l'outil d'alignement laser près du support de bloc à oreiller. Assurez-vous qu'il est correctement calibré et que le faisceau laser est parallèle à l'arbre.
2. Projetez le faisceau laser :Allumez l'outil d'alignement laser et projetez le faisceau laser sur l'arbre et le boîtier de roulement. Recherchez tout espace ou désalignement entre le faisceau laser et les composants.
3. Ajustez le support :Si vous remarquez des désalignements, ajustez la position du support de palier jusqu'à ce que le faisceau laser soit centré sur l'arbre et le boîtier de roulement. Utilisez des cales ou d'autres méthodes de réglage pour apporter les modifications nécessaires.
4. Vérifiez l'alignement :Une fois que vous avez ajusté le support, vérifiez l'alignement à l'aide de l'outil d'alignement laser. Assurez-vous que le faisceau laser est toujours centré et qu’il ne reste aucun espace ou désalignement.

Méthode 3 : Utilisation d'une règle droite et de jauges d'épaisseur

Si vous ne disposez pas d'un comparateur à cadran ou d'un outil d'alignement laser, vous pouvez toujours déterminer la ligne centrale d'un support de bloc à oreiller à l'aide d'une règle droite et de jauges d'épaisseur. Voici comment procéder :

1. Placez le bord droit :Placez une règle droite sur le dessus du support de bloc à semelle et sur l'arbre. Assurez-vous que le bord droit est parallèle à l'arbre et qu'il touche à la fois le support et l'arbre.
2. Mesurez l'écart :Utilisez des jauges d'épaisseur pour mesurer l'écart entre le bord droit et l'arbre en plusieurs points sur la longueur du support. Recherchez le point où l'écart est le plus petit. Il s’agit de la ligne médiane du support du bloc à oreiller.
3. Marquez la ligne centrale :Marquez la ligne centrale sur l'arbre ou le boîtier de roulement à l'aide d'une pointe à tracer ou d'un marqueur. Cela vous aidera à garantir que le support est correctement aligné lors de l'installation.

Conseils et considérations supplémentaires

• Nettoyer les composants :Avant de commencer à déterminer la ligne médiane, assurez-vous que le support de bloc à semelle, l'arbre et le boîtier de roulement sont propres et exempts de tout débris ou contaminant. Cela garantira des mesures précises et évitera tout dommage aux composants.
• Utilisez les bons outils :Assurez-vous que vous utilisez les bons outils pour le travail. Un comparateur à cadran, un outil d'alignement laser ou une règle droite et des jauges d'épaisseur sont tous des outils efficaces pour déterminer la ligne médiane d'un support de bloc à oreiller. L’utilisation de mauvais outils peut entraîner des mesures inexactes et des désalignements.
• Prenez votre temps:Déterminer la ligne médiane d’un support de bloc à semelle est une tâche de précision qui nécessite de la patience et une attention aux détails. Prenez votre temps et assurez-vous de suivre les procédures appropriées. Se précipiter dans le processus peut entraîner des erreurs et des réparations coûteuses.
• Demandez l'aide d'un professionnel :Si vous n'êtes pas à l'aise pour déterminer vous-même la ligne centrale d'un support de bloc à coussinet, ou si vous travaillez sur une application complexe ou de haute précision, envisagez de demander l'aide d'un professionnel. Un technicien ou un ingénieur qualifié peut s'assurer que le support est correctement aligné et que votre équipement fonctionne de manière optimale.

Conclusion

La détermination de la ligne centrale d'un support de bloc à semelle est une étape importante pour garantir le bon alignement et les performances de votre équipement. En utilisant les bons outils et en suivant les procédures appropriées, vous pouvez déterminer avec précision la ligne médiane et éviter des problèmes coûteux sur toute la ligne.

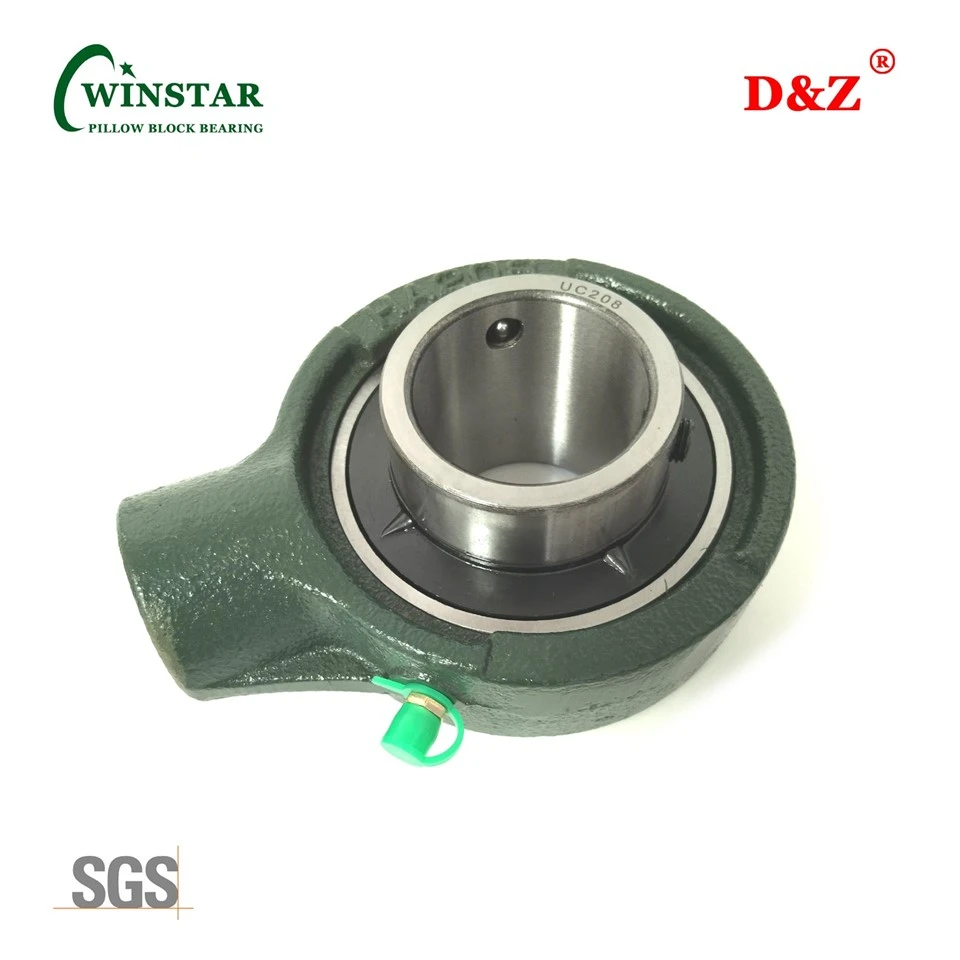

En tant que fournisseur de supports de paliers à coussinet, nous proposons une large gamme de produits de haute qualité pour répondre à vos besoins. Que vous recherchiezBlocs à semelle taraudés,Roulement d'unité de bride de suspension de convoyeur, ouBoîtiers et unités en fonte ductile, nous avons ce qu'il vous faut.

Si vous avez des questions ou avez besoin d'aide pour l'installation de votre support de bloc d'oreiller, n'hésitez pas à nous contacter. Nous sommes là pour vous aider à trouver les solutions adaptées à votre application et garantir le bon fonctionnement de votre équipement. Contactez-nous dès aujourd'hui pour démarrer la discussion sur l'approvisionnement et faire passer votre projet au niveau supérieur !

Références

• Manuel des machines, 31e édition
• Guide de maintenance industrielle et de dépannage
• Manuels d'installation du support de bloc à oreiller
